Ett brett utbud av skyddsgasverktyg från Teddington
Vi har i vår butik ett mycket bra grundutbud av rotgasverktyg. För mer speciella lösningar är lösningen oftast inte mer än en arbetsdag borta. Vi kan även få tag på reservdelar till er utrustning om olyckan varit framme. Här nedan listas en del av det fantastiska sortiment som Teddington erbjuder. Hör av er om ni har frågor eller vill ha in offerter på denna typ av utrustning. Du kan även ladda ner denna produktöversikt som visar det mesta inom skyddsgasverktyg.
För rotgasskydd i rör finns kvalitetsverktyget SC profi med oslagbar prestanda.

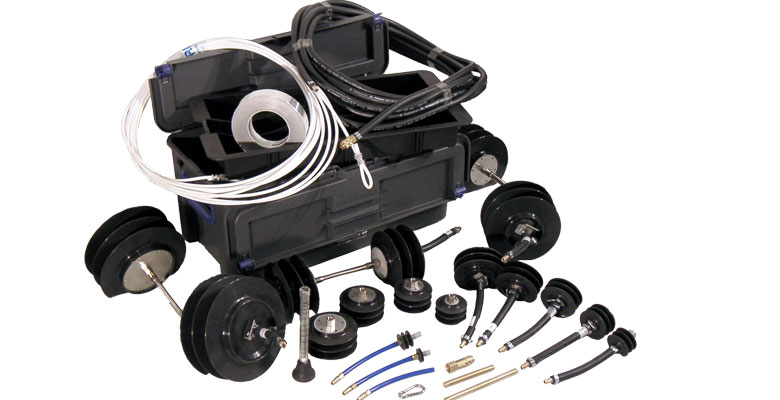

Rotgasverktyg SC Profi
SC Profi, det bästa rotgasstödet på marknaden
Teddingtons rotgasverktyg SC Profi är ett patenterat rotgasstöd med treläppars silikontätning. Den sinnrika konstruktionen fördelar gasen effektivt vilket garanterar högsta svetsfogkvalitet och stor gasbesparing. Verktyget finns i 3 grundutföranden:
-SC Profi, enkel. Propp avsett för mindre rördimensioner (ø16…ø43 mm)
-SC Profi, standard. Verktyg med tätningar i bägge ändar, för rör från ø13…ø215 mm
-SC Profi, K. Utförande med en tätning och en kona, för svetsning av flänsar, kopplingar och korta rördelar
Verktygets delar är utbytbara och kan kompletteras med en mängd olika tillbehör/tillval. SC Profi samt SC Profi K finns även som kompletta satser i praktisk verktygsväska.
Skyddsgasverktyg typ SC Profi
Skyddsgasverktyg typ SC Profi verktygsväska
Flänskoneverktyg typ SC Profi K
Flänskoneverktyg typ SC Profi K verktygsväska
Vid rördiametrar >180 mm rekommenderar vi deras rotgascylindrar WS Plus.
WS Plus-cylindern, rotgasverktyg från Ø150 – 1000 mm.
Verktyget består av en lättvikts aluminiumkropp samt silikontätningar med dubbla tätningsskivor i vardera änden. Rotgasen tillförs via en anslutning på framsidan där även fästen för dragwire finns. Gasen fördelas effektivt och jämnt i röret tack vare verktygets utformning samt en gasfördelarslang som löper runt om. Det patenterade tätnings- och gasfördelarsystemet garanterar hög svetskvalitet, låg gasförbrukning samt extremt korta spoltid (endast 2,5 minuter!). Vid hårt slitage, eller om olyckan varit framme, kan silikontätningarna bytas ut. Verktyget kan med andra ord brukas under lång tid.
Vid svetsjobb i enklare rörsystem med endast någon enstaka rörböj kan WS Plus rotgasverktyg dras igenom med hjälp av en dragkula som styr verktyget genom böjen. Vid mer komplicerade rördragningar, och för rör >300 mm rekommenderar vi att man kompletterar med en så kallad dragvagn (en konsol med 3 rostfria kulor) som centrerar verktyget i röret och förhindrar att det kantrar.
Rotgasverktyg typ WS Plus
Rotgasverktyg typ WS Plus bruksanvisning
Vi har även ett uppblåsbart verktyg; iPX, som lämpar sig väl vid dragning i komplicerade rörsystem.

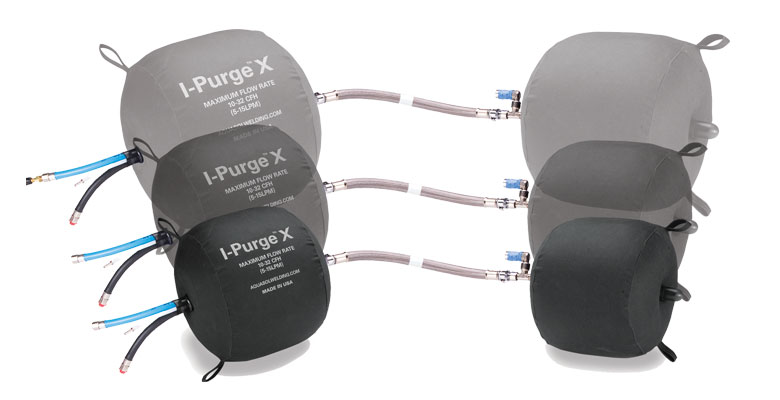

Uppblåsbart rotgasskydd iPX
iPX är en uppblåsbar rörplugg med patenterad gasutgångsventil för rotgasfyllning. Verktyget består av en främre ballong med anslutningsslang för rotgas samt dragwire, ett mellanstycke samt en bakre ballong med gasutblås. iPX är modulärt; främre och bakre ballong kan enkelt kopplas ihop/isär. På så vis kan även ballonger
av olika dimension kopplas samman, t.ex. vid svetsning över en reducering. Verktyget levereras i en praktisk förvaringspåse.
Verktyget kan kompletteras med en adapterslang som gör det möjligt att använda den bakre ballongen som en separat rotgasplugg. Mellanstycket kan även bytas till olika längder. Som reservdel finns främre ballong, bakre ballong samt mellanstycke.

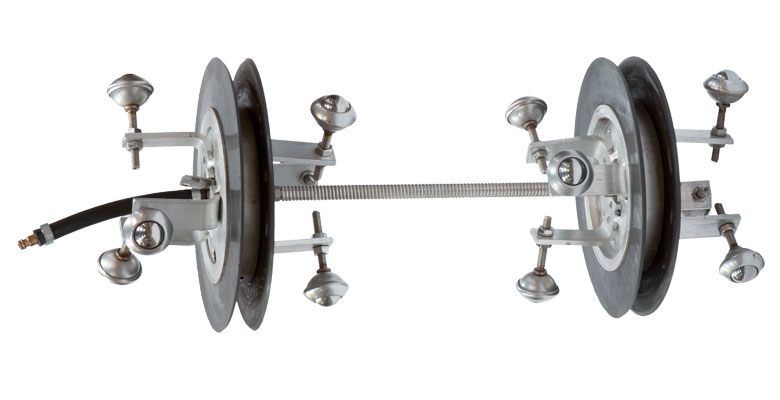

Rotgasskydd WS Plasma
WS Plasma rotgasskydd från Ø180 – 900 mm.
Verktyget består av dubbla tätningsskivor för gas-ingång/utgång som förbinds med ett mellanstycke. Rotgasen tillförs via en anslutning på framsidan där även fästen för dragwire finns. Gasen fördelas effektivt och jämnt i röret tack vare en gasfördelarslang som löper runt om inloppsskivan.
Detta rotgasskydd är speciellt utvecklat för plasmasvetsning och finns för rör från 8” – 36” (180 mm – 905 mm inv.). Verktyget kan även användas vid andra svetsmetoder (TIG, MIG, mfl) och passar synnerligen bra vid komplicerade rördragningar genom flera rörböjar, när man arbetar med förvärmda rör eller ska svetsa T-stycken över 8”. Dock är spoltiden väsentligt längre än för våra standardverktyg; SC Profi och WS Plus varför vi rekommenderar att endast använda WS Plasma där särskilda behov finns.
Vid plasmasvetsning används normalt en 300 mm fast förbindelse av koppar. Vid arbete med förvärmda rör måste avståndet utökas så att tätningsskivorna hamnar utanför värmezonen. Längre mellanstycken kan också behövas vid svetsning av T-stycken. Verktyget kan även smidigt dras genom rörböjar men måste då beställas tillsammans med konsoler och rostfria ledkulor samt flexibel fjäderförbindelse. Mellanstycket kan, vid behov, enkelt bytas till annan längd.
Rotgasproppar
Rotgasproppar används vid skyddsgasfyllning av korta rörsystem upp till Ø100 mm. Rotgaspropparna är tillverkade av värmebeständigt silikongummi och tål upp till 340 ºC kortvarigt. Levereras i komplett sats som täcker alla rör från Ø 10 mm upp till Ø 100 mm. Gasfördelare, kopplingsslang och honkoppling ingår.
Färdig sats för rör från Ø10…Ø100mm invändig diameter
För rotgasfyllning av korta rör i små dimensioner
Tillverkade av värmetåligt silikon. Klarar 340º C kortvarigt
Kan även beställas per storlek i påsar om 5st

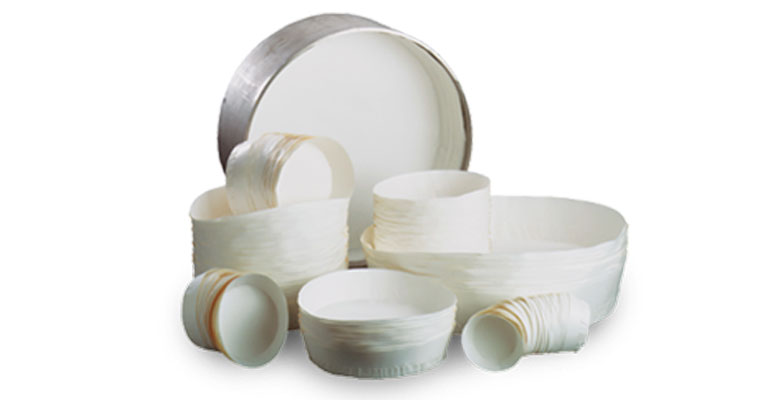

Rotgasstopp EZP
Prefabricerade, tallriksformade rotgasstopp av vattenlöslig papp. Färdiga att montera i rör från Ø50 – Ø1800 mm.
Teddington EZ Purge (EZP) tillverkas av en speciellt framtagen cellulosapapp, formad som en tallrik med höga, limförsedda kanter. EZP rotgasstopp kan monteras direkt i röret utan några extra moment, vilket avsevärt snabbar på svetsproceduren.
I likhet med våra övriga rotgaspapper (typ WLD) löses EZP upp, utan att lämna några spår, när den kommer i kontakt med vatten eller liknande vätskor. Således kan EZP användas på ställen vanliga rotgasverktyg inte kommer åt. Man kan även, snabbt och enkelt, försegla flera olika rördimensioner, exempelvis vid påstick, rörförminskningar, grenrör, osv.

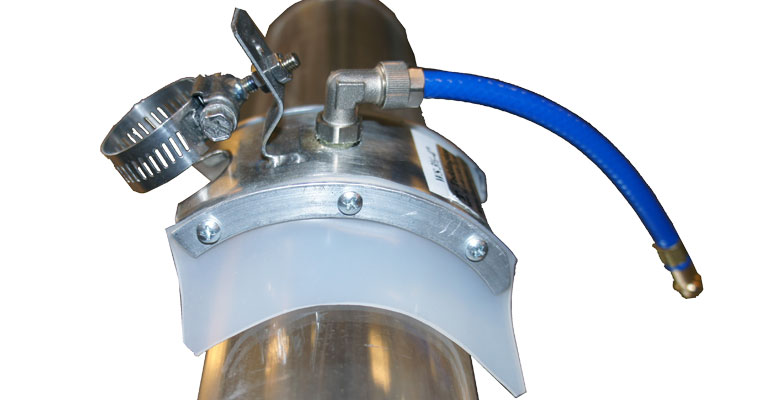

Släpsko WS-SS
En släpsko är ett verktyg för utvändig skyddsgastillförsel. Släpskon fästs på svetsmunstycket och dras med under svetsning (därav namnet). Våra verktyg finns i två grundutföranden; WS-SS av rostfritt stål gasfördelare av sintermetall eller WS-ALU med kropp av aluminium med gasfördelarplatta. Bägge utförandena har silikontätningar på sidorna som sluter tätt mot ytan. Skyddsgasen fördelas jämnt över fogen, som skyddas från omgivande luft medans den kyls av. Verktyget används vid svetsning av exempelvis titan och rostfria stål.
Teddingtons släpsko finns i ett antal standardutföranden:
-För rörsvetsning från 3/8″ till 28″
-För plansvetsning
-För svetsning av hörn (invändigt eller utvändigt)
-För svetsning av flänsar
Vi kan även specialtillverka för att passa behållare av olika form, plåtar, m.m.

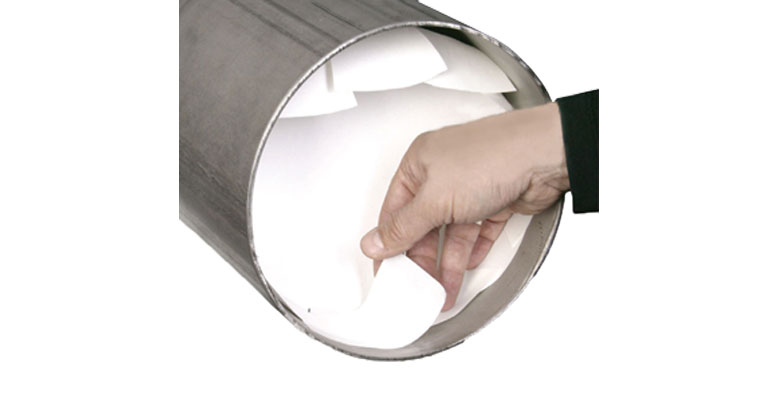

Skyddsgaspapper WLD
Med Teddington skyddsgaspapper, typ WLD, skapar man en enkel, snabb och kostnadseffektiv skyddsgaskammare. Pappret klipps till önskad form och tejpas fast med en speciell papperstejp (WAT). WLD skyddsgaspapper består av cellulosa och en polymerförening och kan användas upptill +150º C. WLD skyddsgaspapper upplöses helt av vatten eller ånga och lämnar inga rester efter sig.
